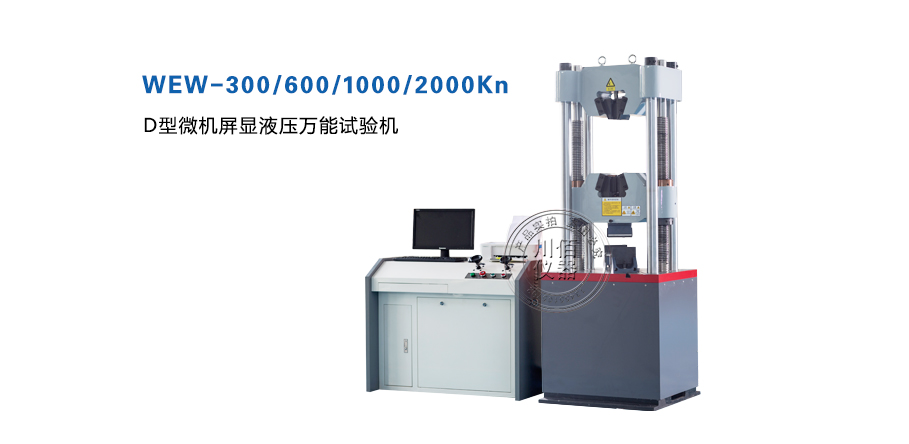

WEW-D型微機屏顯液壓萬能試驗機產品介紹
1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。
2 傳動系統
中橫梁升降采用電機鏈輪帶動橫梁移動，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組，進入油缸。手動閥控制進入油缸的流量，實現試驗加載。
4.電氣測控系統
（1）核心部件均采用進口原器件，性能穩定。
（2）具有過載、過流、過壓、位移上下限位等保護功能。
（3）內置式插卡式數據采集系統，實現試驗力、試樣變形和橫梁位移等參量的數據采集。
（4）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
5. 軟件主要功能特點描述
該測控軟件用于各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示數據，處理實驗結果、輸出等各種功能。
(1)分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；
(2)實時測量與顯示試驗力及峰值、位移、變形等各信號；
(3)實現了負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；
(4)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入；
(5)采用人機交互方式分析數據。處理方法滿足應用廣泛的標準要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。
(6)試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；
(7)記錄保存試驗全過程的數據曲線，還可以進行曲線疊加對比，便于對比分析；
(8)可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；
(9)實現了試驗力和變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；
(10)具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。
WEW-D型微機屏顯液壓萬能試驗機主要性能技術指標
序號 | 項 目 名 稱 | 參 數 |
1 | 最大試驗力kN | 300-1000 |
2 | 試驗力示值相對誤差 | ≤示值的±1% |
3 | 試驗力測量范圍 | 最大試驗力的2%~100% |
3 | 夾緊方式 | 液壓夾緊 |
4 | 圓試樣夾持直徑范圍mm | Φ4～Φ32 |
5 | 扁試樣夾持厚度范圍mm | 0-15 |
6 | 扁試樣夾持寬度mm | 70 |
7 | 最大拉伸試驗空間mm | 550 |
8 | 最大壓縮試驗空間mm | 500 |
9 | 控制柜外形尺寸mm | 1200×620×850 |
10 | 主機外形尺寸mm | 730×590×1900 |
11 | 電機功率kW | 2.3 |
13 | 主機質量kg | 2000 |
14 | 立柱凈間距(mm) | 450 |
15 | 上下壓盤尺寸mm | Φ150 |
16 | 彎曲支棍間距mm | 400 |
17 | 彎曲支棍寬度mm | 140 |
18 | 容許彎曲度mm | 100 |
19 | 最大活塞行程mm | 200 |
20 | 活塞最大移動速度mm/min | 約80 |
21 | 試驗空間調整速度mm/min | 約150 |
